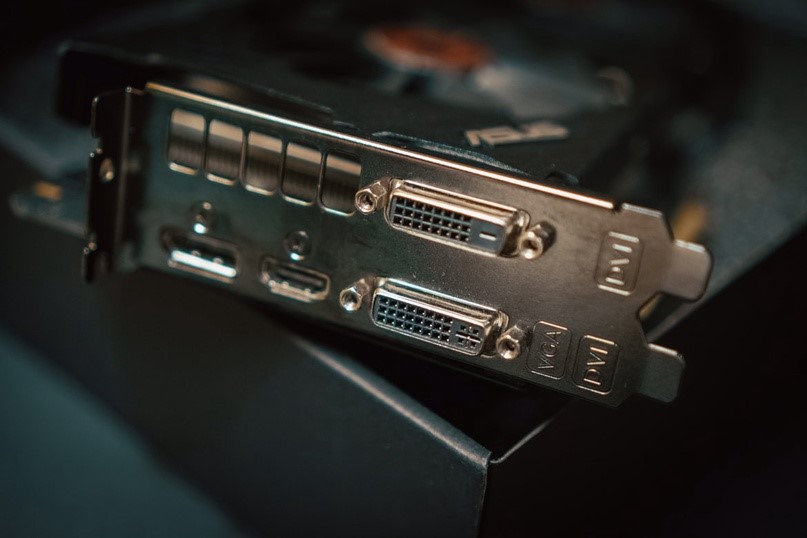

Пример современной видеокарты с четырьмя видами видеовыходов: сверху справа — DVI-I, снизу DP, HDMI и DVI-D. D-Sub отсутствует как устаревший, но подключение с помощью переходника всё еще возможно (в нижний DVI)
VGA c нами навсегда?
Компонентный видеоинтерфейс VGA (англ. Video Graphics Array) разработан компанией IBM в 1987 году для компьютеров PS/2 Model 50 и более старших, но получил в повсеместное массовое распространение и несмотря на кучу появившихся в последнее время более прогрессивных цифровых разъемов (о них далее в статье) данный разъем остается очень распространенным: VGA присутствует в большинстве современных мониторов и проекторов, хотя практически исчез из таких устройств как ноутбуки, игровые видеокарты и телевизоры. Он представляет собой аналоговый интерфейс с раздельной передачей сигналов RGB, кадровой и строчной развёрток в формате 15-контактного разъёма типа D-sub и позволяет отображать картинку в разрешениях от 640×350px@70Hz до 1280×1024px (SXGA)@85Hz и 2048×1536px (QXGA)@85Hz. На сегодня большое распространение получили конвертеры и адаптеры для преобразования в аналоговый сигнал из цифровых разъемов типа HDMI, DVI и DP (в основном для подключения устаревших мониторов и проекторов к современным видеокартам и ноутбукам).
DVI
DVI или «цифровой видеоинтерфейс» (англ. Digital Visual Interface). В отличие от предыдущего полностью аналогового разъёма DVI может сочетать в себе два мира: в нем может быть как цифровой сигнал, так и аналоговый (причем одновременно). Можно сказать что именно с него начался массовый переход на цифровой сигнал передачи картинки на мониторы.

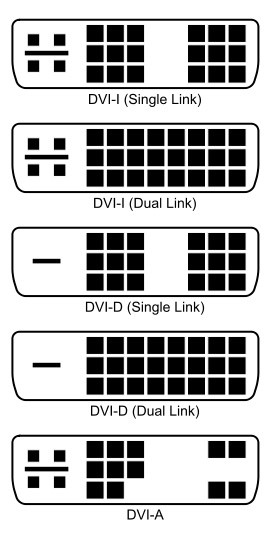

Варианты DVI
DVI-A. Наиболее редкий тип аналогового подключения, представляет собой по-сути VGA в. В природе практически не встречается.
DVI-D. Противоположный предыдущему — полностью цифровой вариант, позволяет избежать потерь в качестве картинки (особенно на высоких разрешениях) за счет того, что видеосигнал передается в цифровом виде, без преобразований.
DVI-I. Два в одно: универсальный, совмещает оба предыдущих типа сразу. По сути переходный вариант между видеокартами с VGA и более современными с полностью цифровыми интерфейсами. Данный разъём позволяет подключить монитор с VGA с помощью простого, недорогого и весьма распространенного переходника DVI-D>VGA:

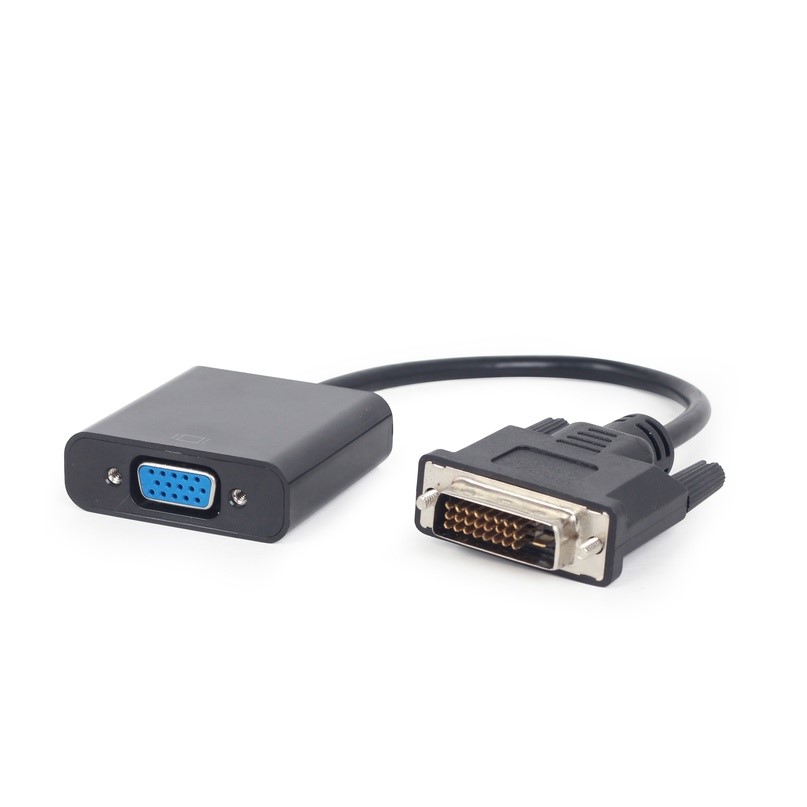

Переходник DVI-D>VGA
Для передачи изображения в цифровым формате используют одинарный режим Single-Link, либо Dual-Link. Single-Link DVI использует один TMDS-передатчик (Transition Minimized Differential Signaling — дифференциальная передача сигналов с минимизацией перепадов уровней), а Dual-Link удваивает пропускную способность и позволяет использовать разрешение монитора свыше 1920х1200. Поэтому для мониторов с более высоким разрешением, либо способных выводить стереоизображение, необходим уже DVI Dual-Link, или HDMI версии 1.3 (о нем далее).
HDMI
HDMI (англ. High Definition Multimedia Interface) — интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования HDCP (англ. High Bandwidth Digital Copy Protection). Отличается от DVI не только внедрением аудиосигнал, Fast Ethernet-соединения (100 Мбит/с), но и гораздо меньшими размерами разъема даже в обычном исполнении, хотя существуют ещё более миниатюрные: mini-HDMI (Type-D) и micro-HDMI (Type-C). Он имеет спецификации с пропускной способность в от 4,9 (HDMI 1.0, 2002г.) до 48 Гбит/с (HDMI 2.1, 2017г.)

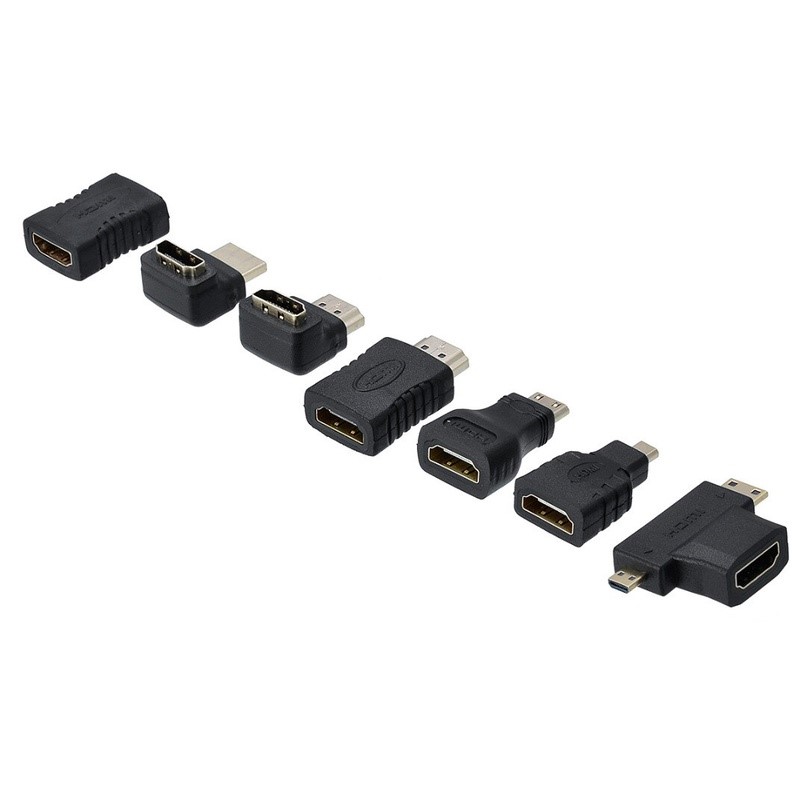

Разнообразные переходники и соединители HDMI
Стоит упомянуть что существуют переходники с HDMI на DVI и обратно.
DisplayPort
DisplayPort — стандарт сигнального интерфейса для цифровых мониторов. Принят VESA (Video Electronics Standard Association) в мае 2006, самая актуальная версия 1.4 — 1 марта 2016. Физически разъем похож на HDMI: имеет только один скошенный угол и, самое главное, защищающие от случайного отсоединения защелки c кнопкой. Стандарт, аналогично HDMI, снабжен защитой от воровства контента HDCP, а так же собственной DPCP (DisplayPort Content Protection).
Главное преимущество — большая пропускная способность (до 77,37 Гбит/с), а отсюда и поддержка больших разрешений и частоты, вплоть до 4K@240Hz и 8K@60Hz в последней спецификации 2.0

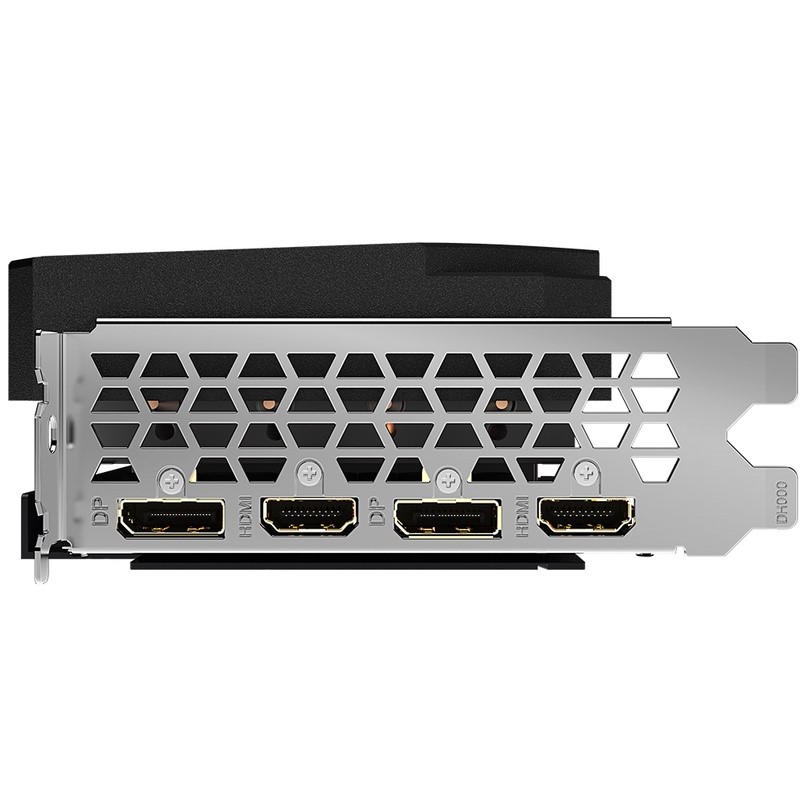

Видеокарта RTX 3060 от Gigabyte с исключительно современными цифровыми разъемами HDMI и DisplayPort, в актуальных их версиях 2.1 и 1.4a
К плюсам DisplayPort можно отнести то, что с него существуют переходники на все основные разъемы: DVI, HDMI, VGA (что важно). Например, с HDMI существует только переходник на DVI. То есть, имея на видеокарте всего один разъем DisplayPort можно подключить старый монитор с одним лишь VGA входом. К слову, в настоящее время значительное количество мониторов выпускается с VGA (в основном дополнительно к остальным разъемам), но все современные видеокарты снабжены только HDMI или DP, как большинство материнских плат.
С ноутбуками ещё сложнее (или проще, как посмотреть): они сейчас в основном ограничиваются HDMI, а то и вовсе только USB Type-C с возможностью вывода видеосигнала (USB alternate mode). Такой вариант подключения может использовать разные стандарты передачи сигнала (например нужный нам DisplayPort — до 8K@60Hz). Причем монитор и последовательно подключенные к нему устройства могут получать питание посредством USB Power Delivery, а параллельно по этому же кабелю и данные SuperSpeed USB. Существуют и переходники USB Type-C>HDMI. А самый прогрессивный вариант — Thunderbolt, который представляет собой комбинацию интерфейсов PCI Express (PCIe) и DisplayPort (DP) в одном кабеле и разработан Intel в сотрудничестве с Apple. Так что вообще, USB уже стоит отдельной статьи…
